Серия HXF Распределительный щит
Комплектные устройства временного распределения для строительных площадок | Трёхуровневая система распределения и двухуровневая система защиты | Степень защиты IP44 от дождя и пыли | Стандартный корпус для временного электроснабжения стройплощадок
Описание
маркер
Серия HXF Распределительный щит, специально предназначенный для строительных площадок
Комплектные устройства временного распределения для строительных площадок | Трёхуровневая система распределения и двухуровневая система защиты | Степень защиты IP44 от дождя и пыли | Стандартный корпус для временного электроснабжения стройплощадок
Соответствует национальным стандартам GB 7251.1, JGJ 46, JGJ 59 | Специализированное оборудование для приёмки по безопасности на строительных объектах
Обзор продукции и конструкция корпуса

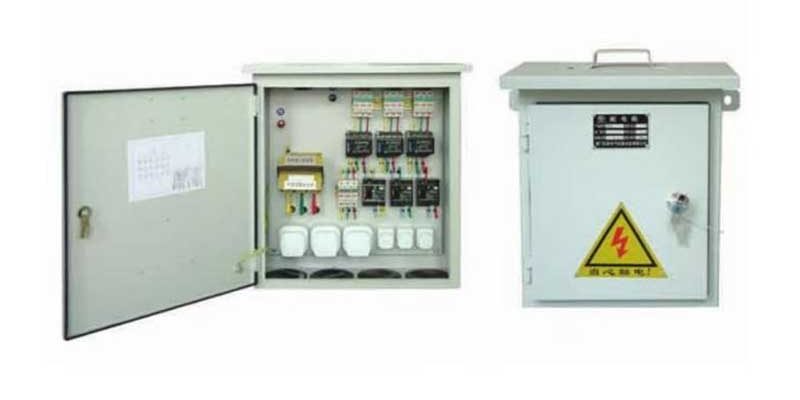

Фотография внутренней конструкции распределительного щита серии HXF в разрезе с открытой дверцей
Обзор продукции
Серия распределительных щитов HXF представляет собой комплектное оборудование, специально предназначенное для временного электроснабжения строительных площадок. Щиты адаптированы для использования в трёхфазных пятипроводных системах TN-S переменного тока частотой 50 Гц напряжением 380/220 В и подразделяются на два основных типа: осветительные щиты HXF22 и передвижные силовые щиты HXF44. Они применяются для трёхуровневого распределения электроэнергии на строительных объектах, конечного электроснабжения отдельного оборудования и временного распределения освещения.
Конструкция строго соответствует обязательным нормативам по временному электроснабжению строительных площадок: трёхуровневая система распределения и двухуровневая система защиты от токов утечки. Цельный корпус из усиленной холоднокатаной листовой стали, изготовленный методом гибки, имеет полностью герметичную защищённую от дождя конструкцию. Щит укомплектован всепогодным дверным замком для наружной установки, изолированными сборными шинами и адаптирован к эксплуатации в тяжёлых условиях строительной площадки: на открытом воздухе, при высокой запылённости и влажности, полностью удовлетворяя стандартам проверки безопасности Министерства жилищного, городского и сельского строительства.
Конструкция корпуса
Внешний всепогодный корпус:Изготовлен из усиленной холоднокатаной листовой стали толщиной 1,2 мм с антикоррозионным электростатическим порошковым покрытием после фосфатирования и травления. Оснащён верхним защитным козырьком от дождя и полной герметизацией дверного примыкания резиновым уплотнителем. Степень защиты IP44.
Верхняя панель управления и индикации:Снаружи расположены светосигнальная арматура, кнопка аварийного отключения и выключатель защиты от токов утечки. Предусмотрена безопасная блокировка, отключающая питание при открывании дверцы.
Средняя зона установки аппаратов:Стандартная DIN-рейка для монтажа автоматических выключателей, устройств защитного отключения (УЗО) и контакторов переменного тока. Монтаж выполняется с раздельной прокладкой проводов по фазам.
Нижний кабельный вводный отсек:Оснащён множественными влагозащищёнными кабельными вводами. Предусмотрено физическое разделение силовых и слаботочных цепей, а также установлена специальная медная шина защитного заземления PE.
★ Специализированная конструкция для обеспечения безопасности на стройплощадке
Обязательная двухуровневая конфигурация защиты от токов утечки:Общее УЗО и УЗО на отходящих линиях, с номинальным отключающим дифференциальным током ≤30 мА.
Полное заземление корпуса:Дверная панель, корпус и основание щита объединены с главной шиной заземления, что полностью исключает риск поражения электрическим током.
Герметичная пылевлагозащищённая конструкция:Исключает проникновение дождевой воды внутрь корпуса при размещении на открытой площадке.
Окно визуального контроля:Позволяет контролировать состояние включения и индикацию неисправности без открывания крышки.
Ручки для переноски и такелажные проушины:Обеспечивают удобство перемещения, погрузки и монтажа в условиях строительной площадки.
Стандартные технические параметры и восемь ключевых преимуществ продукции
Фотографии распределительных щитов HXF различных типоразмеров в сборе
Таблица стандартных технических параметров HXF
| № | Технический параметр | Стандартное значение |
| 1 | Номинальное рабочее напряжение | 380/220 В переменного тока, трёхфазная пятипроводная система |
| 2 | Номинальная частота | 50 Гц |
| 3 | Номинальный расчетный ток | HXF22 (осветительная модель): 20/32/63 А; HXF44 (силовая модель): 63/100 А |
| 4 | Номинальный отключающий дифференциальный ток (УЗО) | Вводное УЗО: 100 мА; Отходящие линии: 30 мА |
| 5 | Время отключения УЗО | ≤0,1 с |
| 6 | Степень защиты корпуса | IP44 (защита от дождя и пыли для наружной установки) |
| 7 | Толщина листовой стали корпуса | 1,2 мм (холоднокатаная сталь) |
| 8 | Кратковременно выдерживаемый ток | 6 кА |
| 9 | Допустимая высота над уровнем моря | ≤2000 м |
| 10 | Температура окружающей среды при эксплуатации | от -20°C до +40°C |
| 11 | Стандартные габариты корпуса | Различные типоразмеры: 400×300×200 / 600×500×250 / 800×600×300 мм |
| 12 | Применимые стандарты | GB 7251.1, JGJ 46 (Технические условия на временное электроснабжение строительных площадок) |
Восемь ключевых преимуществ продукции
Полное соответствие нормам временного электроснабжения стройплощадок:Успешное прохождение проверки безопасности Министерства жилищного, городского и сельского строительства с первого раза без риска получения предписаний на доработку.
Полностью герметичная всепогодная конструкция IP44:Обеспечивает нормальную работу на открытых строительных площадках в дождливую погоду, полностью исключая попадание воды и короткое замыкание.
Стандартная двухуровневая защита от токов утечки:Двойная защита от поражения электрическим током, адаптирована для работы со сварочными аппаратами, водяными насосами, отрезными станками и другим оборудованием.
Усиленная сталь с двухслойным антикоррозионным покрытием:Высокая стойкость к цементной пыли и коррозионному воздействию дождевой воды на стройплощадке, что обеспечивает длительный срок службы.
Модульная компоновка на DIN-рейках:Свободное увеличение или уменьшение количества отходящих цепей, что позволяет использовать один щит для подключения различных видов строительного оборудования.
Цельная конструкция с ручками для переноски и такелажными проушинами:Удобство и лёгкость при перемещении, установке в котлованах, на этажах зданий и на открытых площадках.
Специализированная медная шина заземления в жёлто-зелёной расцветке:Надёжное заземление всех цепей, полностью удовлетворяющее требованиям системы электроснабжения TN-S.
Широкий выбор типоразмеров:Полный ассортимент, включающий осветительные щиты, щиты для подключения отдельного оборудования и передвижные силовые щиты.
Комплектные решения, отрасли применения и послепродажное обслуживание
Стандартные комплектные решения распределения для строительных площадок
Главный распределительный щит первого уровня HXZ44 + Распределительный щит второго уровня HXZ34 + Силовой щит третьего уровня для отдельного оборудования HXF44(основная трёхуровневая система распределения на стройплощадке).
Распределительный щит второго уровня HXZ34 + Осветительный щит HXF22(специализированное решение для временного освещения этажей).
Одиночный передвижной щит HXF44(электроснабжение отдельного оборудования при малых отделочных работах и наружных работах на отдельных объектах).
Смонтированные щиты в реальных условиях строительной площадки
Шесть ключевых отраслевых сценариев применения
Строительство зданий: Временное электроснабжение строительных площадок высотных жилых домов, жилья для переселенцев и многофункциональных коммерческих комплексов.
Муниципальное строительство: Электроснабжение при строительстве городских дорог, мостов, очистных сооружений и благоустройстве парковых зон.
Возведение промышленных объектов: Электропитание при строительстве цехов из металлоконструкций, промышленных парков и складов.
Отделочные работы: Временное электроснабжение при внутренней отделке коммерческих помещений, магазинов и офисов.
Дорожное и тоннельное строительство: Наружное распределение электроэнергии на объектах строительства скоростных автомагистралей, в метро и тоннелях, а также на гидротехнических объектах.
Малые объекты: Передвижное электропитание отдельного оборудования для ландшафтных, ремонтных и небольших строительных работ.
Комплексное обслуживание и гарантийные обязательства
Гарантийные стандарты:Гарантия на корпус щита в сборе составляет 2 года; на комплектующие, такие как УЗО и автоматические выключатели, действуют гарантийные сроки завода-изготовителя.
Предпродажное обслуживание:Разработка схемы электроснабжения строительной площадки, проектирование конфигурации отходящих цепей и предоставление технических консультаций по нормам безопасности.
Заводской контроль качества (ОТК):Полный цикл испытаний, включая имитационную проверку срабатывания УЗО под нагрузкой, проверку водонепроницаемости и герметичности, а также непрерывности цепи заземления.
Послепродажная поддержка:Отгрузка со склада в кратчайшие сроки, горячая линия технической поддержки 24/7, техническое руководство по приёмке оборудования на строительной площадке.
связаться с нами
