XL-21 Низковольтный силовой распределительный шкаф
Серия низковольтных силовых распределительных шкафов закрытого типа XL-21 предназначена для применения в трёхфазных трёхпроводных, четырёхпроводных и пятипроводных низковольтных распределительных системах переменного тока частотой 50 Гц с номинальным рабочим напряжением 400 В и номинальным напряжением изоляции 690 В.
Описание
маркер
XL-21 Низковольтный силовой распределительный шкаф внутренней установки
Обзор продукции
Серия низковольтных силовых распределительных шкафов закрытого типа XL-21 предназначена для применения в трёхфазных трёхпроводных, четырёхпроводных и пятипроводных низковольтных распределительных системах переменного тока частотой 50 Гц с номинальным рабочим напряжением 400 В и номинальным напряжением изоляции 690 В. Шкафы широко используются на промышленных и производственных объектах, в коммерческих комплексах, высотных зданиях, насосных и вентиляционных станциях, на очистных сооружениях, для комплектации фотоэлектрических систем и других объектов, обеспечивая распределение электроэнергии, управление электродвигателями, защиту линий от перегрузки и короткого замыкания, а также распределение питания для цепей освещения.
Корпус шкафа монтируется на болтовых соединениях из стандартного профиля 8MF. Установка напольная, пристенная, для внутреннего размещения. Обслуживание и эксплуатация осуществляются с фронтальной стороны. На двери шкафа интегрированы контрольно-измерительные приборы, светосигнальная арматура и переключатели. Внутренняя компоновка модульная, с креплением на направляющих. Предусмотрены гибкие варианты ввода и отходящих линий, а также широкий ассортимент конфигураций. Данная серия является наиболее массово применяемым низковольтным силовым шкафом экономичного класса для гражданских и промышленных объектов.
Три независимые функциональные зоны шкафа
Верхний отсек — изолированная зона сборных шин:Задняя закрытая изолированная шинная камера. Медные шины полностью покрыты изоляционными кожухами. Зона физически отделена от нагревающихся элементов, что предотвращает дуговые перекрытия и короткие замыкания.

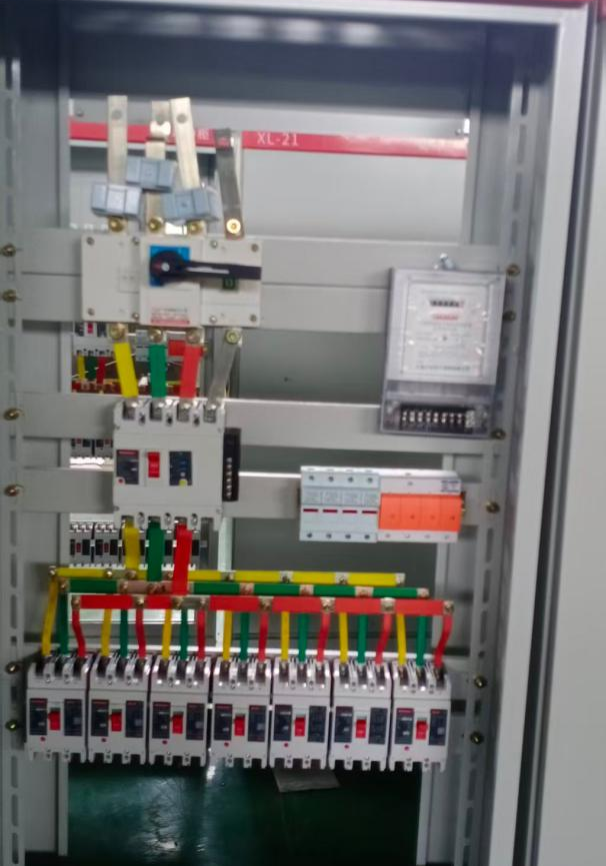

Средний отсек — зона установки аппаратов:Монтажные балки со стандартным модулем 25 мм, позволяющие свободно устанавливать разъединители, автоматические выключатели в литом корпусе, контакторы, регуляторы компенсации реактивной мощности и многофункциональные счётчики.
Нижний отсек — зона кабельной разводки:Просторный кабельный отсек с предусмотренными отверстиями для верхнего и нижнего ввода и вывода кабелей. Укомплектован кронштейнами для фиксации кабелей, медной шиной защитного заземления PE и обеспечивает раздельную прокладку сильноточных и слаботочных цепей.
Крупный план: профиль корпуса шкафа и конструкция заземления дверного замка
Ключевые элементы конструкции для обеспечения безопасности
Усиленная холоднокатаная листовая сталь толщиной 1,5 мм с электростатическим порошковым покрытием, обеспечивающим защиту от коррозии и ржавчины, высокую механическую прочность и устойчивость к деформации.
Трёхточечный дверной замок. Дверная панель оснащена встроенным проводником защитного заземления, что исключает риск поражения электрическим током при проведении ремонтных работ.
Вентиляционные жалюзи для конвекционного воздухообмена в верхней и нижней частях корпуса шкафа, обеспечивающие естественное охлаждение и адаптированные к условиям длительного тепловыделения автоматических выключателей и конденсаторов.
Полностью модульные регулируемые монтажные кронштейны, позволяющие впоследствии добавлять или реконфигурировать цепи без необходимости замены всего корпуса шкафа.
Различные варианты ввода и вывода кабелей: с верхним вводом и верхним выводом, с верхним вводом и нижним выводом, с нижним вводом и верхним выводом, с нижним вводом и нижним выводом — конфигурация под заказ в соответствии с требованиями.
Стандартные технические параметры и восемь ключевых преимуществ продукции
Фотографии из цеха: широкий ассортимент шкафов XL-21 в сборе
Таблица стандартных технических параметров XL-21
| № | Технический параметр | Стандартное значение |
| 1 | Номинальное рабочее напряжение | 400 В переменного тока |
| 2 | Номинальное напряжение изоляции | 690 В |
| 3 | Номинальная частота | 50 Гц |
| 4 | Номинальный ток главной цепи | 100 А ~ 630 А |
| 5 | Номинальный кратковременно выдерживаемый ток | 15 кА/1 с, 20 кА/1 с (опционально) |
| 6 | Номинальный ударный ток электродинамической стойкости | 30 кА, 50 кА |
| 7 | Степень защиты корпуса | IP30 (стандартное исполнение для внутренней установки), IP55 (усиленное исполнение для наружной установки под заказ) |
| 8 | Толщина листовой стали корпуса | 1,5 мм (холоднокатаная сталь; нержавеющая сталь под заказ) |
| 9 | Стандартные габариты корпуса (высота × глубина) | 1800×800 мм / 2000×800 мм |
| 10 | Доступная ширина корпуса | 600/800/1000 мм |
| 11 | Допустимая высота над уровнем моря | ≤2000 м (усиленная изоляция под заказ для больших высот) |
| 12 | Температура окружающей среды при эксплуатации | от -5°C до +40°C |
| 13 | Применяемые системы | Трёхфазные трёхпроводные, трёхфазные четырёхпроводные, трёхфазные пятипроводные распределительные системы TN-S |
Восемь ключевых преимуществ продукции
Сборная конструкция из стандартного профиля 8MF:Удобство демонтажа и транспортировки, что позволяет существенно снизить логистические и монтажные затраты.
Фронтальный доступ для обслуживания:Конструкция с передней дверью позволяет устанавливать шкаф вплотную к стене, не оставляя операционного пространства сзади, что значительно экономит полезную площадь электрощитовой.
Модульная гибкая компоновка схем:Свободное комбинирование фидеров для силовых нагрузок, освещения, систем с двойным вводом питания (АВР), компенсации реактивной мощности, а также цепей управления электродвигателями.
Конвекционный теплоотвод:Конструкция с верхней и нижней вентиляцией обеспечивает низкий перегрев при длительной работе с полной нагрузкой, продлевая срок службы электронных компонентов.
Комплексная система защитного заземления:Корпус шкафа, дверная панель и монтажная плита соединены с главной медной шиной заземления (PE), что полностью соответствует нормативам электробезопасности.
Совместимость с компонентами ведущих мировых и отечественных брендов:Широкий выбор при закупке и последующей замене коммутационного оборудования.
Экономичность и короткие сроки поставки:Оптимальный выбор комплектного шкафа экономичного класса для малых и средних распределительных проектов.
Полный пакет документации:Наличие всех необходимых сертификатов CCC и протоколов типовых испытаний, что позволяет использовать продукцию в тендерах для промышленных, жилых и муниципальных объектов.
Однолинейная принципиальная схема первичной распределительной системы низкого напряжения 0,4 кВ XL-21
Типовые комплектные распределительные решения на базе XL-21
Для заводов и производств:Высоковольтный кольцевой распределительный шкаф HXGN-12 + Блочная комплектная трансформаторная подстанция ZBW + Вводной шкаф XL-21 + Шкафы отходящих силовых линий XL-21 (Стандартное решение для промышленных объектов).
Для коммерческих комплексов и офисных зданий:Вводной распределительный шкаф GGD + Несколько силовых распределительных шкафов XL-21 для отдельных линий.
Для небольших цехов и насосных станций:Одиночный шкаф XL-21 со встроенным блоком компенсации реактивной мощности GGJ.
Для больниц, школ и систем противопожарной безопасности:Шкаф автоматического ввода резерва (АВР) на базе XL-21 + Оконечные распределительные щиты освещения.
Реальные фотографии шкафов, смонтированных на различных объектах
Шесть ключевых отраслевых сценариев применения
Промышленное производство: Силовое распределение для механических и обрабатывающих заводов, штамповочных цехов, электродвигателей вентиляторов и насосов.
Проекты в области новой энергетики: Низковольтное распределительное оборудование для наземных фотоэлектрических станций, накопителей энергии и зарядных станций для электромобилей.
Коммерческая недвижимость: Поэтажное распределение электроэнергии в крупных торговых центрах, гостиницах, офисных зданиях и городских многофункциональных комплексах.
Общественная инфраструктура: Электрощитовые для больниц, школ, административных зданий, вокзалов и аэропортов.
Жилая недвижимость: Подземные распределительные устройства в высотных жилых комплексах и централизованное электроснабжение коммерческих помещений.
Муниципальное строительство: Системы распределения для водозаборных узлов, очистных сооружений, мусороперерабатывающих станций и городских насосных станций.
Комплексное обслуживание и гарантийные обязательства
Гарантийные стандарты:Гарантия на корпус шкафа в сборе составляет 2 года; на комплектующие (автоматические выключатели, контрольно-измерительные приборы, контакторы) действуют гарантийные сроки завода-изготовителя.
Предпродажное обслуживание:Бесплатный расчёт электрических нагрузок, детальная проработка однолинейных схем первичной цепи, разработка индивидуальных конфигураций фидеров и корректировка габаритных размеров.
Заводской контроль качества (ОТК):Полный цикл электрических приёмо-сдаточных испытаний, включая имитационное тестирование под нагрузкой в сборе, измерение сопротивления цепи, а также проверку изоляции и электрической прочности.
Послепродажная поддержка:Шеф-монтаж и техническое руководство на объекте, горячая линия технической поддержки 24/7, пожизненная поставка запасных частей и сервисное обслуживание.
